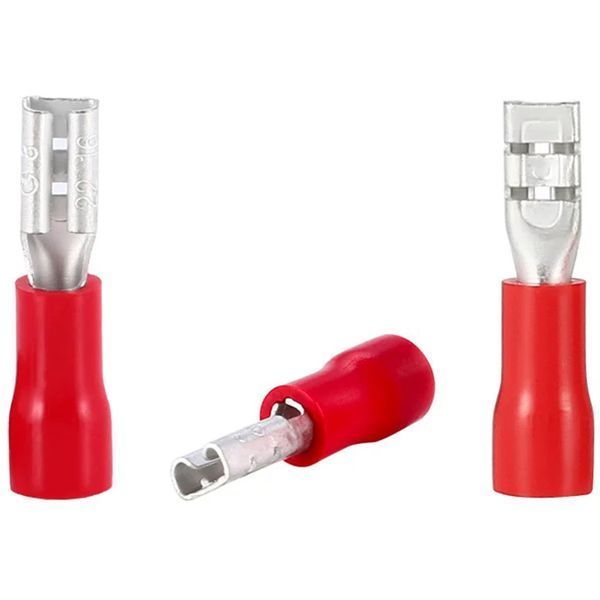

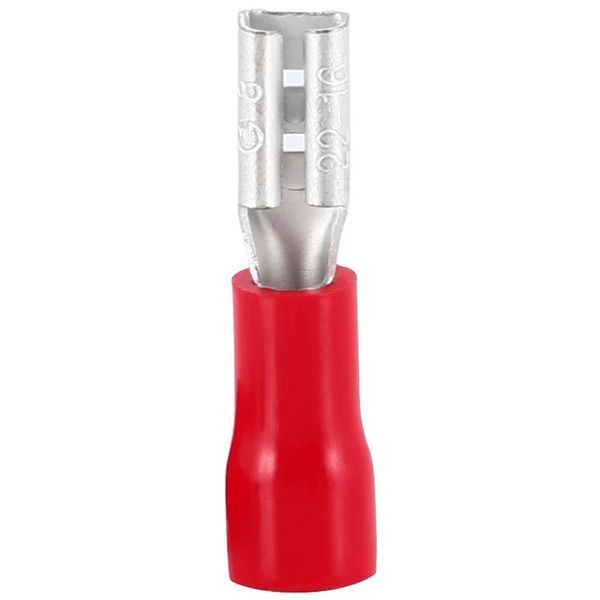

Роз'єм «мама» FDD1.25 - служить для формування ізольованих роз'ємних з'єднань ланцюга за принципом «вилка-розетка».
Використання роз'ємів уможливлює оперативне розмикання/замикання ланцюга, а також перемикання різних контурів електричних схем у нові конфігурації.
Монтується шляхом опресування, виготовляється з міді з електролітичним лудінням, для ізоляції використовується полімер (не підтримує горіння).
Серед переваг варто відзначити швидкороз'ємне з'єднання і замковий механізм.
Розшифровка маркування:
1-ша цифра означає середній перетин кабелю, на який розрахований цей конектор.
Три цифри після тире в зашифрованому вигляді означають ширину контактної частини конектора.
Цифра, зазначена в дужках, означає товщину контактної частини.

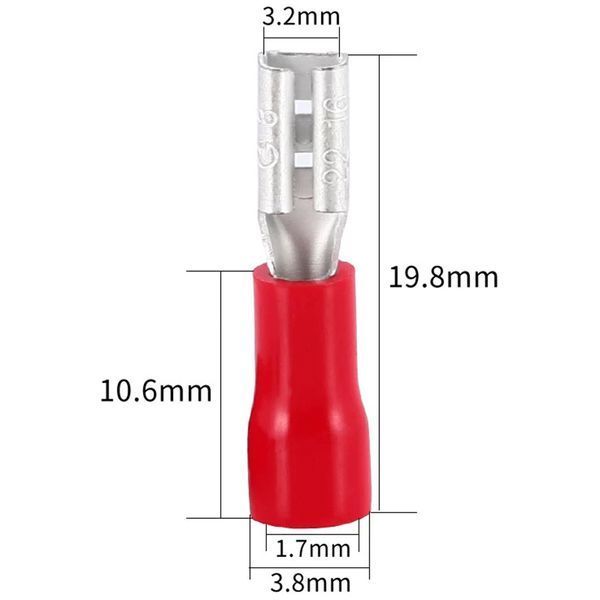

Таблиця розмірів роз’ємів «мама» FDD 1.25
|
Серія |
Ширина/товщина штекера |
Розмір, мм |
||||
|
B |
DØ |
dØ |
L |
H |
||
|
FDD1.25-110(5) |
2.8x0.5 |
3.2 |
3.8 |
1.7 |
19.8 |
10.6 |
|
FDD1.25-110(8) |
2.8x0.8 |
3.2 |
3.8 |
1.7 |
19.8 |
|
|
FDD1.25-187(5) |
4.75x0.5 |
5.0 |
3.8 |
1.7 |
19.5 |
|
|
FDD1.25-187(8) |
4.75x0.8 |
5.0 |
3.8 |
1.7 |
19.5 |
|
|
FDD1.25-250 |
6.3x0.8 |
6.6 |
3.8 |
1.7 |
20.5 |
|
|
Діапазон перетину проводів:0.5-1.5мм2 (A.W.G 22-16) 1max=10A |
||||||
|
Колір ізоляції: Червоний |
||||||
