Шайба гроверна зменшена DIN 7980 призначена для спільного використання з гвинтами, що мають циліндричну головку. Вона має форму розімкнутого кола, краї якого скошені під кутом у 15 градусів. Під час встановлення потрібно стежити, щоб виток шайби був протилежний напрямку різьблення стрижня. Під час затягування болта спільно з металовиробом у зоні контакту виникають сили пружності та тертя, що перешкоджають ослабленню кріплення в результаті розкручування.
Особливості
- Виконана з аустенітної сталі А2 і виділяється тим, що не магнітиться, не токсична, проявляє стійкість до води, не втрачає властивостей під час нагрівання до +450°С і зниження температури до -200°.
- Широко використовується для комплектації гвинтів із циліндричною головкою.
- Служить для створення роз'ємних з'єднань високої міцності.

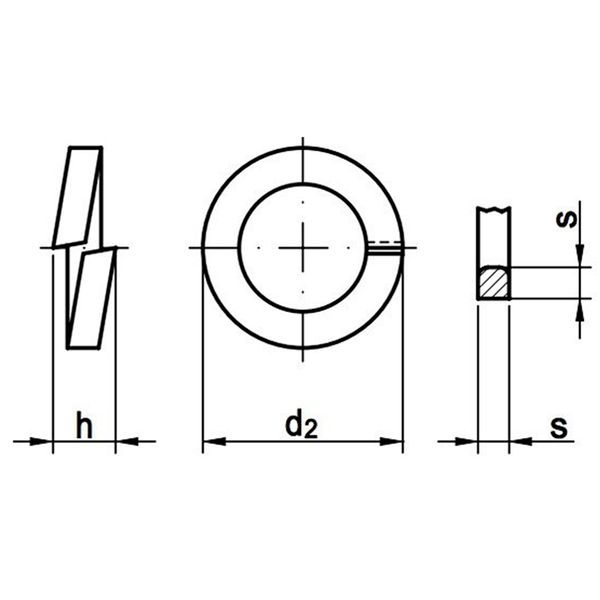

Таблиця розмірів шайб пружинних
|
Номінальний діаметр різьби |
Зовнішній діаметр шайби, d2 |
Товщина, s |
Висота, h |
|
М3 |
5,6 |
1 |
2 |
|
М4 |
7 |
1,2 |
2,4 |
|
М5 |
8,8 |
1,6 |
3,2 |
|
М6 |
9,9 |
1,6 |
3,2 |
|
М8 |
12,7 |
2 |
4 |
|
М10 |
16 |
2,5 |
5 |
|
М12 |
18 |
2,5 |
5 |
|
М14 |
21,1 |
3 |
6 |
|
М16 |
24,4 |
3,5 |
7 |
|
М18 |
26,4 |
3,5 |
7 |
|
М20 |
30,6 |
4,5 |
9 |
|
М22 |
32,9 |
4,5 |
9 |
|
М24 |
35,9 |
5 |
10 |
|
М27 |
38,9 |
5 |
10 |
|
М30 |
44,1 |
6 |
12 |
|
М33 |
47,1 |
6 |
12 |
|
М36 |
52,2 |
7 |
14 |
|
М42 |
60,2 |
8 |
16 |
|
М48 |
67 |
8 |
16 |
усі розміри вказані в мм
